詳細介紹
TIGO SF輕松對接生產作業

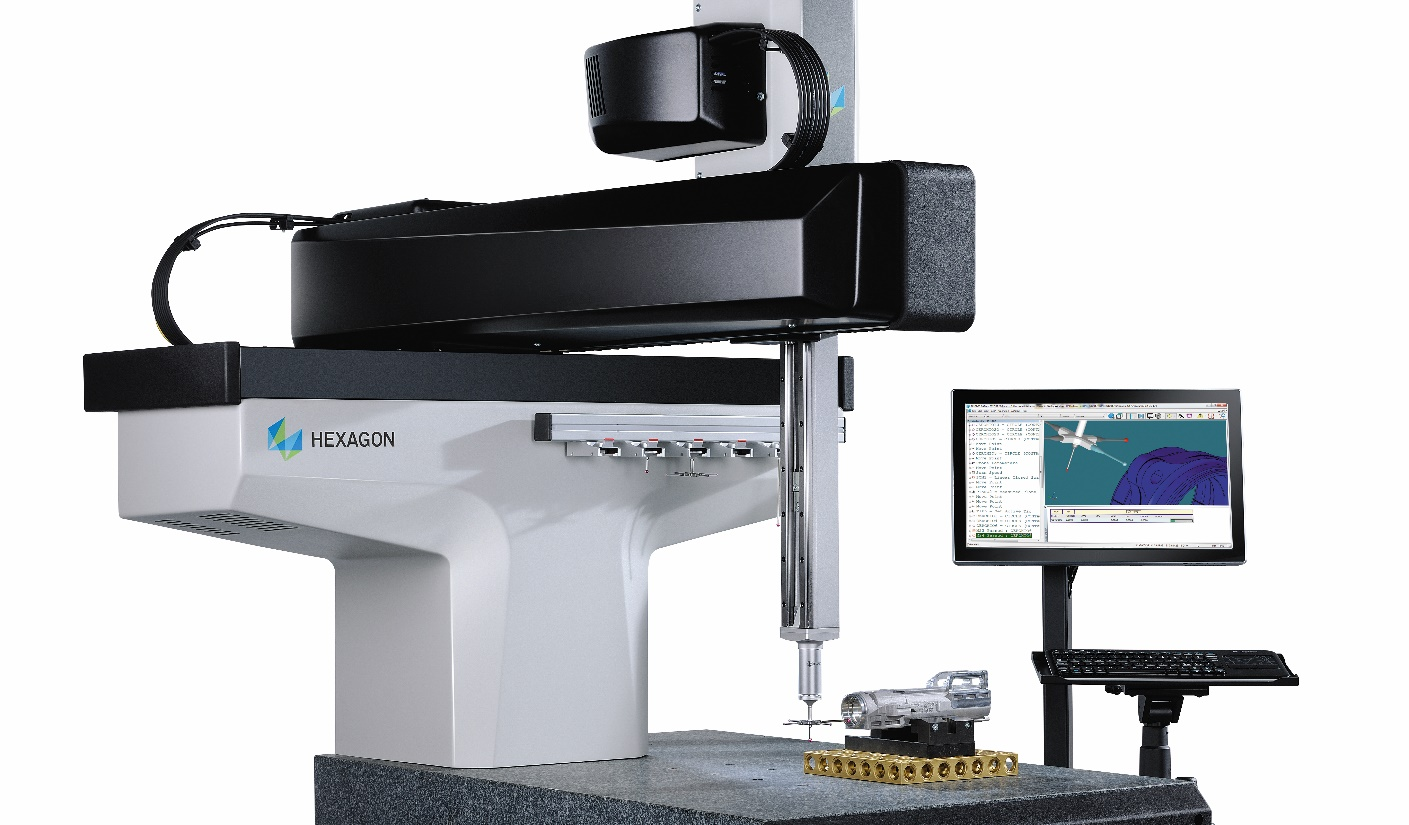

TIGO SF是一款創新型三坐標測量設備,專門用于車間現場。該測量設備具有緊湊、堅固以及符合人體工程學的結構,能夠在最需要的地方,即工件制造的地方,實現完美的質量控制。TIGO SF 操作輕松簡便,不僅能實現技術人員所要求的靈活性和多功能性測量設備,同時為新用戶帶來全新的計量體驗。
由于占地空間小并且具有開放的測量空間,使得 TIGO SF 即使在最狹窄的空間內也能實現生產測量和自動化集成。開敞性結構、專用與車間現場的附件及選項,可輕松集成到自動化生產線的特性,使得TIGO SF 完美替代手動測量且更加智能便捷。無需氣源,專為應對嚴酷測量環境,充分的防護措施,測量設備免受車間環境中的粉塵、污垢、振動及濕度的影響。先進的 XT 寬溫帶拓展選項使得 TIGO SF 在 15-40 攝氏度溫度環境中實現高精度測量。
TIGO SF 集成了高精度、高掃描性能以及高效率,完美適用于各種應用場合,此外,還可以利用各種創新型的硬件和軟件工具確保操作更加便捷。INSPECT軟件模塊使得各種技術水平的操作人員均可以輕松地執行測量程序和分析數據,并通過直觀的圖形界面清晰地展示測量結果。
TIGO SF 配有豐富的附件、人機交互系統以及過程監控專家 Q-DAS 統計過程控制軟件,能夠協助生產制造商實現工業4.0智能制造。
固定量具的高效替代工具
利用自動化三坐標測量設備替代專用量具可以為質量和生產技術人員提供一種高效的測量過程和更多可追溯結果。選擇一種適用于多種工件測量的解決方案不僅可以節省工裝創建、維護和校準費用,而且可以節約車間空間,并協助制造商對生產或測量要求的任何變化做出快速反應。
TIGO SF 測量設備的設計理念就是為操作人員構建流暢的工作流程,滿足過程要求,使得測量設備使用起來與手動量具一樣便捷。無論操作人員水平高低,均可使用INSPECT軟件模塊。操作人員只需在圖形界面點擊一次,即可完整執行在PC-DMIS中創建的測量程序,確??勺匪莸目煽拷Y果,避免人為錯誤。
在線測量的理想方案
1.與各種上下料系統互動,包括手動或半自動托盤系統以及全自動機器人,使得制造商根據自身要求選擇合適的解決方案。
2.具有條形碼和射頻識別(RFID)接口,自動識別工件信息,并自動選擇和執行相應的測量程序,消除人為錯誤風險。
3.創建一個本地化的工作流管理器,處理和監督測量設備的活動以及與生產過程的交互。
4.通過本地可編程邏輯控制器(PLC)或在線 PLC,與生產單元或生產線交互數據和信息,實現無縫集成。
技術特點
01 開敞性測量空間
TIGO SF 擁有 500 × 580 × 500 mm 的測量空間,三面開放,便于操作和集成
02 防塵罩和外罩
防塵罩和外罩可以為機器部件提供充分防護,使其免受粉塵等污染物的影響
03 15 ℃ 到40℃ 溫度范圍
TIGO SF 測量設備能夠在 15-40 攝氏度的溫度范圍內實現高精度測量,因此其可以在無空調的生產車間進行正常作業
04 被動減振系統
其內置的被動式減振系統可以保護 TIGO SF 測量設備免受生產現場產生的常見振動影響
05 花崗巖工作臺
布有鑲嵌孔的花崗巖工作臺使得上下料方便快捷
06 適用于無壓縮空氣操作的線性導軌
無需氣源,較低的擁有成本,并且在惡劣環境中堅固耐用
07 全合一設計
緊湊型 TIGO SF 三坐標測量設備,計算機和控制系統等均集成在底部支撐柜內,使得系統占用空間最小且易于移動
08 人體工程學支架及操縱盒
顯示器和鍵盤設置在可調支架上,便于使用。并且優化用戶體驗的操縱盒重量輕,操作便捷
09 多測頭技術
支持高速掃描或觸發式探測測量,從而最大程度實現靈活性和測量功能
10 節能模式
節能模式可以自動給測量設備斷電,從而節省能源和時間成本,同時保持其環保性
產品參數
型號 | 行程范圍(mm) | 外形尺寸(mm) |
05.06.05 | 500X580X500 | 1100X1266X2414 |
E0:自2.2 μm起
